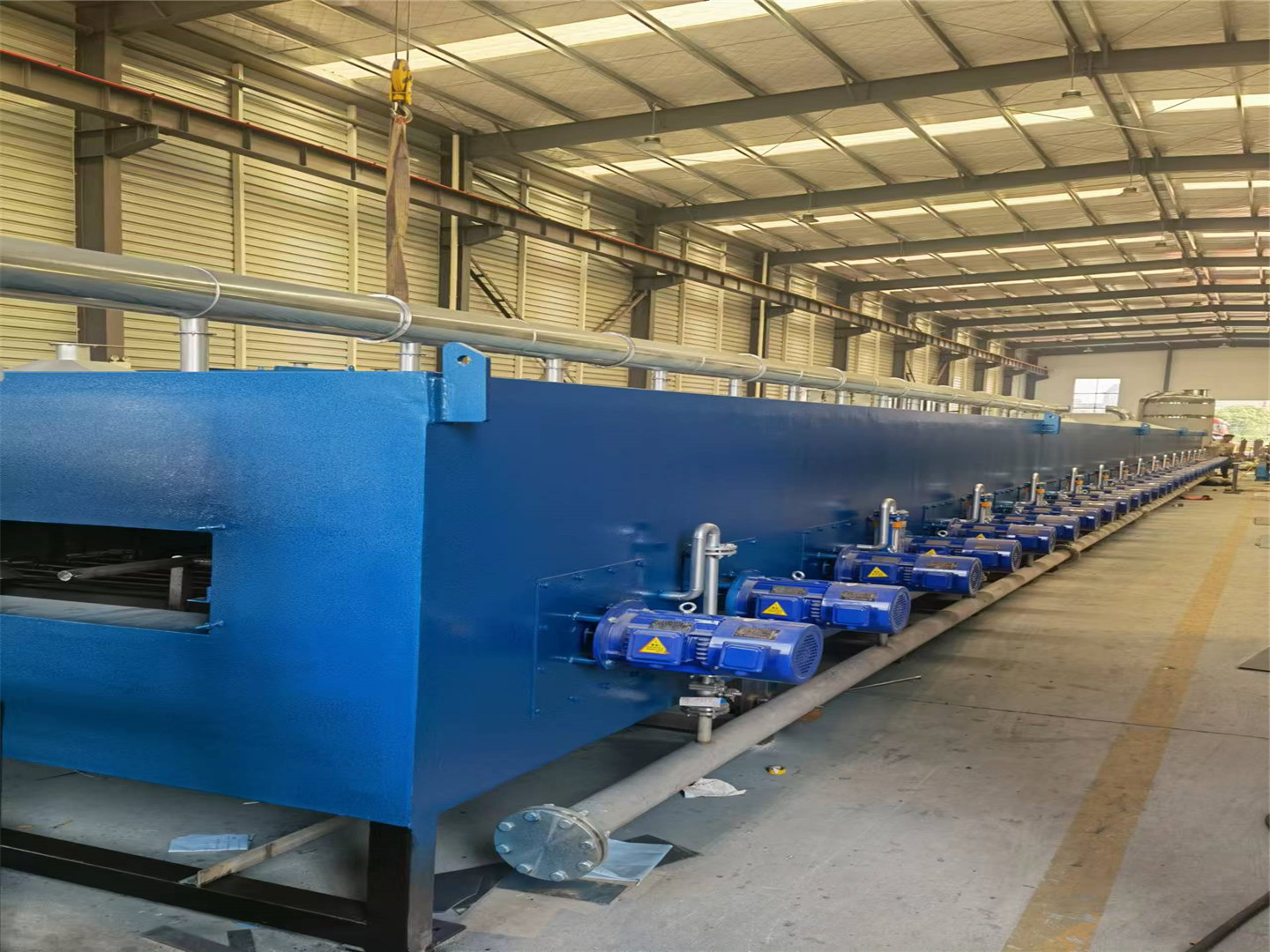

碳纖維生產(chǎn)技術(shù)領(lǐng)域,公開(kāi)了一種碳纖維生產(chǎn)用預(yù)氧化爐,包括外套,束絲,鼓風(fēng)機(jī)和加熱器,所述外套的內(nèi)腔頂部有收風(fēng)孔設(shè)置,收風(fēng)孔通過(guò)導(dǎo)管與鼓風(fēng)機(jī)連通,鼓風(fēng)機(jī)通過(guò)導(dǎo)管與加熱器連通.通過(guò)支撐管和活動(dòng)板的設(shè)置,當(dāng)活動(dòng)板的右側(cè)注入熱風(fēng)時(shí),隨著壓力越來(lái)越大,達(dá)到一定壓力值后,推動(dòng)活動(dòng)板向左運(yùn)動(dòng),錐形嘴與耐高溫橡膠套二活動(dòng)套接,打開(kāi)支撐管上的通風(fēng)槽通道,活動(dòng)板右側(cè)的熱風(fēng)順著通風(fēng)槽以相對(duì)恒定的壓力向左平行射出,對(duì)束絲進(jìn)行加熱,熱風(fēng)與束絲呈水平狀態(tài),則在氧化爐的內(nèi)部從右向左呈現(xiàn)出一定的溫度梯度,溫度從右向左依次遞減,使得束絲從氧化爐的左側(cè)進(jìn)入后,被逐漸加熱預(yù)氧化.

       聚丙烯腈基活性碳纖維及其制品的生產(chǎn)工藝,分別采用聚丙烯腈纖維(ＰＡＮＦ)與粘膠纖維(ＶＦ)混紡制氈,再經(jīng)預(yù)氧化,以及采用聚丙烯腈預(yù)氧化纖維(ＯＰＡＮＦ)純紡兩種方法制備預(yù)氧化纖維氈(非織造布),然后對(duì)預(yù)氧化纖維氈采用水蒸氣活化法活化制得聚內(nèi)烯腈基活性碳纖維(ＰＡＮ－ＡＣＦ)。

      用水蒸氣活化法制備了粘膠基活性碳纖維,利用低溫(77K)N_2吸附法測(cè)定粘膠基活性碳纖維的BET比表面積和孔結(jié)構(gòu),活性碳纖維的比表面積為1411m~2/g,微孔孔容為0.400m~3/g,以粘膠基活性碳纖維為電極制備了超級(jí)電容器.采用直流恒流循環(huán)法對(duì)超級(jí)電容器進(jìn)行充放電測(cè)試,粘膠基活性碳纖維電極的電化學(xué)測(cè)試表明,粘膠基活性碳纖維具有性能穩(wěn)定,充放電效率高,適合于大電流充放電等優(yōu)良性能.粘膠基活性碳纖維為電極的超級(jí)電容器的比容量為163.5 F/g.

在實(shí)際生產(chǎn)粘膠基碳纖維的過(guò)程中，預(yù)氧化、低溫碳化、和高溫碳化的總收縮率為25％～28％。因此，施加張力牽伸可以控制收縮率，不能讓其在松弛狀態(tài)下自由收縮。否則，纖維出現(xiàn)疏松形態(tài)而無(wú)強(qiáng)度，得不到高強(qiáng)粘膠基碳纖維。

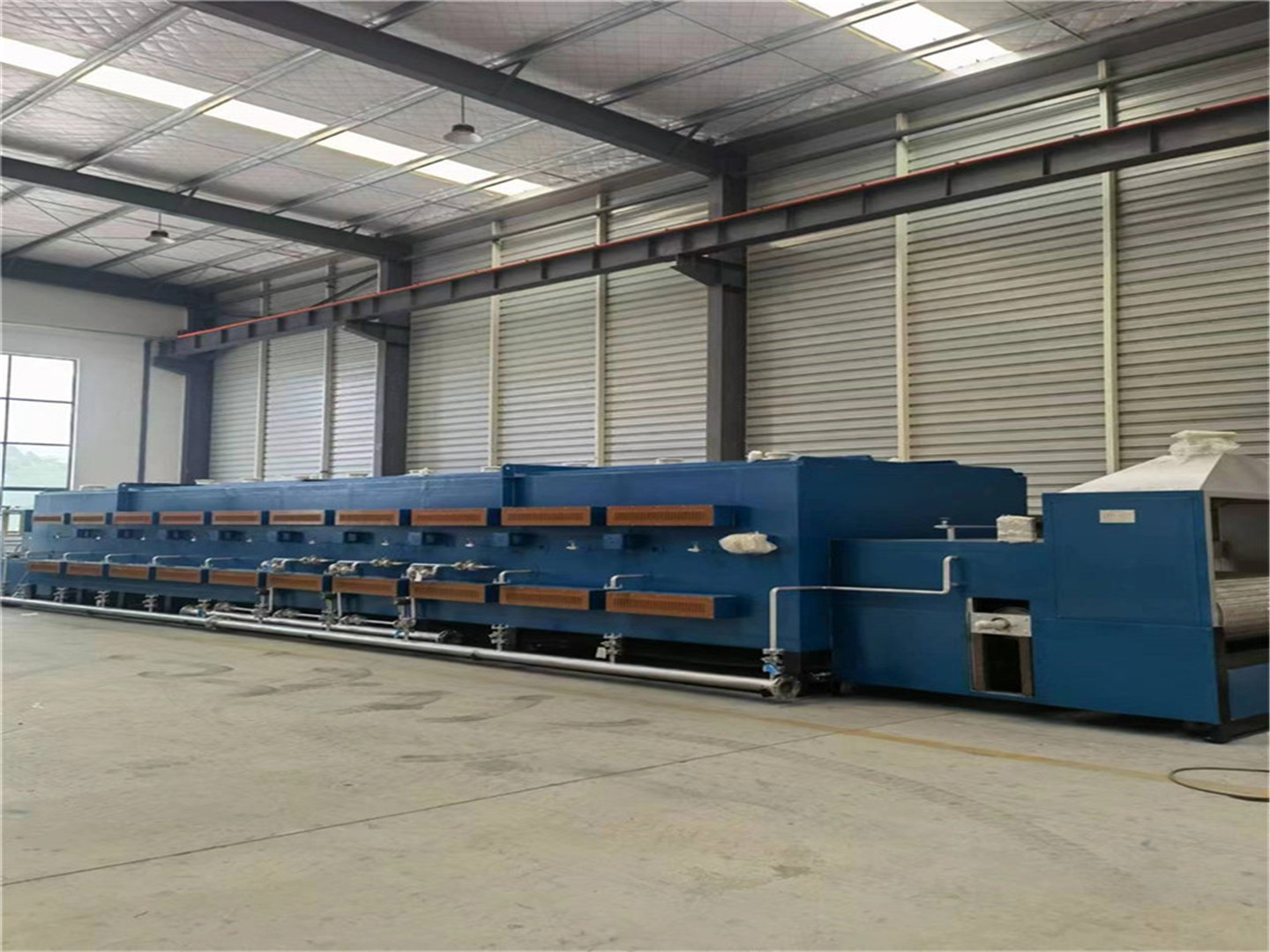

針對(duì)現(xiàn)有技術(shù)的不足，本發(fā)明提供一種粘膠基碳?xì)稚a(chǎn)用預(yù)氧化爐系統(tǒng)，具備碳化效率高、避免物料受損等優(yōu)點(diǎn)，解決了傳統(tǒng)加工方式影響產(chǎn)品表觀和性能的問(wèn)題。
